產品簡介
WZQF系列法蘭盤式激振器，是將法蘭安裝在兩篩幫上，中間用傳動軸連接，外用傳動軸連接電機進行工作，本產品具有結構簡單、體積小、運行可靠、安裝維修方便，實用性強的優點，是大型振動設備的可靠振動源。

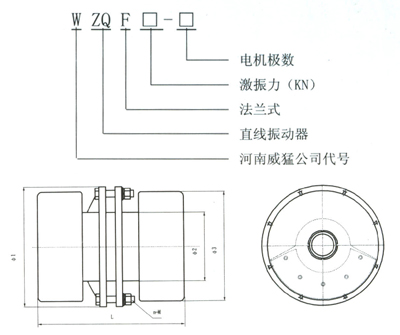

型號說明
技術參數表
序號 | 型號 | 激振力(KN) | 主要結構尺寸(mm) | 重量(kg) | ||||
ф1 | ф2 | ф3 | L | n-M | ||||
1 | WZQF100-8 | 100 | 560 | 280 | 515 | 538 | 8-30 | 450 |
2 | WZQF150-8 | 150 | 560 | 320 | 515 | 676 | 8-30 | 500 |
使用與維護
1、法蘭激振器，是將兩法蘭安裝在兩篩幫上，連接時向位角保持一致。
2、使用激振器每3--5個月補充油脂（2#工業鋰基脂）一次，激振器一般4--6個月小修一次，一年大修一次。小修檢查螺栓是否有松動，大修檢查螺栓磨損情況。更潤滑脂，加注腔內的2/3為益。
3、激振器的螺栓應每周檢查一次以防松動。
激振力的調整（參照WZD系列振動電機）
調整激振力的步驟：
（1） 卸下風罩。
（2）旋松配重塊緊固螺栓。
（3）同相位、同角度調整激振器的偏心塊和配重塊。
（4）旋緊螺栓，裝回風罩。
安裝與調試過程中注意的問題：
1、激振器在吊裝、搬運及安裝時切勿碰撞。
2、安裝前應檢查軸承室的緊固連接螺栓孔和篩幫及法蘭上的孔是否相符。
3、安裝時不得隨意拆卸零部件。
4、安裝后激振器應保證橫向水平，且與篩體中線對稱。
5、緊固螺栓采用防松裝置，以防螺栓松動使激振器損壞。
6、短時開機，檢查運轉方向是否符合要求。（兩組激振器的轉軸應反向旋轉。）
7、調整激振力大小，可滿足各種振動設備不同物料的需要。
